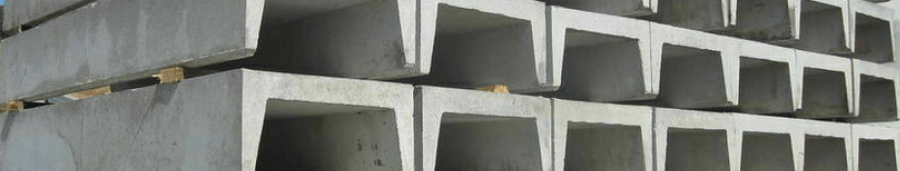

Лотки теплотрасс, как неотъемлемый элемент подземных инженерных коммуникаций, используют в строительстве хозяйственных и промышленных объектов. Конструктивно они представляют собой вытянутый железобетонный короб с днищем и боковыми стенками.

Основные функции:
• защита трубопровода от механических повреждений
• увеличение теплоизоляции за счет создания воздушной прослойки
• предотвращение преждевременной коррозии труб от грунтовых вод
• повышение безопасности конструкции при движении грунта
• защита теплоизоляционного материала от грызунов

Серия


Длина, мм


Ширина, мм


Высота, мм


Сбросить
Табличный вид

15 товара(ов) из 459

Дополнительно

Где применяют лотки теплотрасс:

  • в жилищно-коммунальном хозяйстве (монтаж трубопроводов с теплоносителем)
  • в дорожном строительстве (отвод воды на дорогах, с тротуаров и ж/д путей в дренажную систему)
  • в электросетевом хозяйстве и в службах связи (прокладка подземных кабелей)

Преимущества использования лотков при монтаже теплотрасс:

  • относительно невысокая стоимость
  • увеличение несущей способности
  • быстрый монтаж
  • возможность применения в районах с сейсмической активностью или нестабильным грунтом, склонным к оползням

Надежность, долговечность, эффективность и ремонтопригодность трубопровода будет зависеть от того, правильно ли подобраны размеры лотков для теплотрассы, все ли параметры учтены, какой использовался утеплитель для теплоизоляции и т.п.

Теплотрасса состоит из:

  1. трубопроводов прямой и обратной подачи воды, вмонтированных в лотки с бетонными перекрытиями из плит
  2. блоков тепловых камер с запорной арматурой, позволяющей контролировать коммуникации

Прежде, чем купить железобетонные лотки, нужно знать:

    диаметр будущего трубопровода
  • какая будет применяться теплоизоляции, ее толщина
  • места расположения тепловых камер и неподвижных опор
  • точки установки компенсаторов, их тип и т.п.

Как читать маркировку на ж/б лотках теплотрасс

Цифрами обозначают размеры лотка и возможную нагрузку на него.

Например, код Л7-11/2 раскрывает следующую информацию:
  • • Л – лоток
  • • 7 – типоразмер в соответствии с габаритами
  • • 11 – нагрузка на 1 кв.м. в тоннах
  • • 2 – половинный размер по отношению к проектной длине лотка Л7-11

Маркировка на лотке Л29д-8 означает:
  • • Л – лоток
  • • 29 – пролет изделия в дм
  • • д – доборный элемент лотков
  • • 8 – допустимая нагрузка на 1 кв.м. в тоннах

Как подобрать нужные лотки

При расчетах ширины нужно учитывать толщину теплоизоляции, которую добавляют к диаметру 2-х труб, уложенных на дно лотка, а также эксплуатационные требования расстояния между трубами.

Подбирая высоту лотка, к диаметру наибольшей трубы в теплоизоляции прибавляем высоту опор под трубами и требуемый минимальный зазор, который образуется между нижней плитой короба и верхом трубы в теплоизоляционной скорлупе.

Толщина теплоизоляционного слоя должна рассчитываться исходя из:
  • температуры теплоносителя
  • климатических условий, в которых ведется строительство
  • типа утеплителя и его физических качеств

Длину лотков подбирают, учитывая конфигурацию теплосети, а также расположение тепловых камер и компенсаторов.

Кроме габаритов лотка, нужно учитывать еще и воспринимаемую нагрузку. На лотки приходится еще вес плит перекрытия и грунта, а также масса транспортных средств, когда теплосеть идет под дорогой.

Чтобы защитить лотки от грунтовых и технических вод, их поверхность, а также места соприкосновения плит перекрытия с грунтом оклеивают или обмазывают гидроизоляцией.

Цена изделия зависит от размера лотка, марки бетона и предполагаемой нагрузки.

Где купить лотки для тепловой сети

Лотки, поставляемые
БоСкаГруз, соответствуют требованиям стандартов качества и техническим условиям завода-изготовителя.

Мы стараемся держать цены на уровне среднерыночных. Вы можете купить лотки для теплотрасс в Минске и мы привезем их в любую точку Беларуси. Быстрая доставка позволит вам поддерживать высокие темпы монтажных работ.

Благодаря использованию наших изделий:
  • будет легко проводить мониторинг состояния труб
  • теплосеть сохранится от повышенной влажности и химических веществ
  • снизятся теплопотери на доставке воды или пара
  • повысится безопасность в случае аварии
