Диафрагмы серия 1.020-1/87 выпуск 4-1

Диафрагмы жёсткости представляют собой элементы конструктивной системы зданий и сооружений, обеспечивающие пространственную жёсткость и устойчивость при воздействии горизонтальных нагрузок – таких как ветер, сейсмические воздействия или асимметричная нагрузка от оборудования.

Компания БоСкаГрупп специализируется на инженерных решениях в области проектирования и расчёта диафрагм жёсткости для объектов различной сложности и назначения.

Диафрагмы предназначены для применения в зданиях с высотами этажей 3,0 м, 3,3 м, 3,6 м, 4,2 м, 4,8 м. Изделия предназначены для зданий с неагрессивной, а также слабой и среднеагрессивной газовой средой.

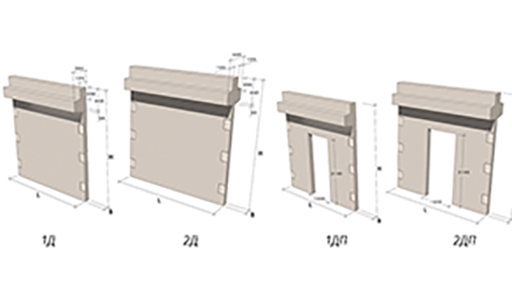

Обозначение типа конструкций:
2Д – диафрагма с двумя полками,
1Д – диафрагма с одной полкой,
2ДП, 1ДП – диафрагмы с премами, расположенными посередине.

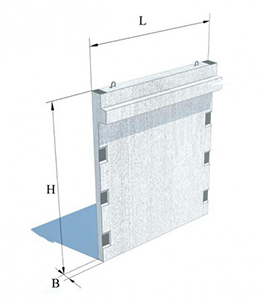

Условные обозначения:
2Д 12.20
2Д – диафрагма с двумя полками, беспроемная,
12 – длиной 1180 мм (в дм с округлением до целого числа),
20 – высотой 1970 мм (в дм с округлением до целого числа).
